ISCL + MELANGEUR - 550 à 1550 L

Cuve INOX mobile sur roues option bride pour agitateur / mélangeur électrique et obtenir un mélangeur
Vitesse lente, rapide ou réglable – 4 types d’hélices

Description

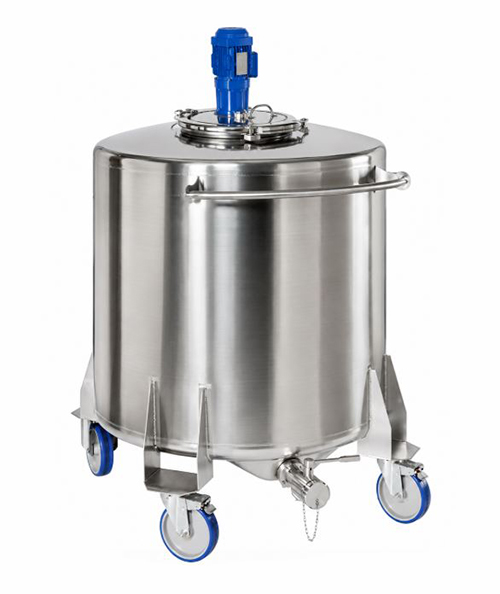

CUVE INOX ISCL mobile avec trappe + Mélangeur / agitateur – sortie latérale

Capacités de 550 à 1550 litres (autres sur demande)
Inox 304 ou inox 316
Épaisseur : 2 mm
Vanne à sphère de vidange centrée papillon

CARACTÉRISTIQUES TECHNIQUES :

  • Réservoir mobile sur roues
  • Idéal pour liquide forte viscosité
  • Poignée de manutention latérale
  • Pour liquides alimentaires OU non alimentaires
  • Ouverture par trappe (diamètre 400 mm)
  • Puisard moulé dans le fond pour une évacuation totale
  • Assemblé par soudure TIG – Nettoyage mécanique de soudures
  • Agitateur / mélangeur électrique sur le dessus de la cuve (centré ou décentré), hélice au choix : Voir ici
  • Agitateur / mélangeur électrique sur le dessus de la cuve au centre avec trappe décentrée, hélice au choix : Voir ici

Equipement standard :

  • 4 roues sous les pieds
  • Poignée inox latérale de manutention / déplacement
  • Trappe centrale de diamètre 400 mm sur le dessus avec fermeture rapide à levier (standard) + Grille de sécurité perforée
  • Soupape de respiration CLAPET en PVC
  • Agitateur / mélangeur électrique sur le dessus de la cuve
  • Vanne de vidange à sphère DIN diam. maxi DN 50 (2”)

Options :

  • Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
  • Indicateurs de niveau verre gradué en inox
  • Boule de lavage
  • Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
    • (Ø 650 mm minimum et Hauteur minimum 500 mm)
  • Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
    • (Ø 650 mm minimum et Ø 1190 mm maxi)
  • Ceinture souple de refroidissement ou chauffage – Maxi 50°C
  • Isolation thermique latérale
  • Trappe avec 4 / 6 / 9 molettes de fermeture
  • Piquages / raccords soudés
  • Thermomètre inox à aiguille ou digital
  • Robinet de prélèvement / dégustateur INOX
  • Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
  • Bride soudée
  • Hublot verre visualisation liquide ou niveau
  • Filtre inox perforé intérieur cuve au dessus de la vidange
  • Panier inox perforé central intérieur cuve
  • Modifications de dimensions et équipements spéciaux suivant vos besoins.
  • Différentes hauteurs de pieds (80 ou 330 mm) ou roues (200 mm)

Technique

Modèle Capacité en Litres Ø Réservoir H mm V mm Poids kg
ISCL500 560 1080 1060 420 ND
ISCL750 750 1080 1265 625 ND
ISCL1000 1010 1080 1550 910 ND
ISCL1250 1320 1080 1890 1250 ND
ISCL1500 1550 1080 2140 1500 ND

Photos


Retour sur Fut inox WP Retour sur le site Fut inox WP

DEMANDE DE DEVIS POUR CUVES INOX SIMPLE PAROI - I -
Completer en selectionnant les options demandées

Demande de devis CUVE INOX

CAPACITE DE LA CUVE INOX

TOTALE = Cuve remplie à ras bord
UTILE = niveau inférieur au bord de cuve

CAPACITE DE LA CUVE INOX
Référ. Désignation Choix
Capacité totale de la cuve SIMPLE PAROI en litres
Capacité totale = cuve remplie à ras bord

QUALITE D'INOX

L'INOX 304 est alimentaire, donc respecte les normes alimentaires : La cuve peut être en contact avec des produits alimentaires
L'INOX 316 est aussi alimentaire mais résiste mieux aux acides - plutôt utilisé en milieux pharmaceutiques ou marins (Le prix de l'INOX 316 est supérieur au prix de l'INOX 304).

QUALITE D'INOX
Référ. Désignation Choix
INOX 304
Agro alimentaire ou industrie - liquides non acides
INOX 316
Agro alimentaire ou Secteur pharmaceutique ou industrie
et/ou Secteur pharmaceutique
et/ou liquides legerement acides
et/ou Environnement marin, atmosphère saline, zone océanique

EPAISSEUR de l'INOX

Concerne la paroi de la cuve principale

EPAISSEUR de l'INOX
Référ. Désignation Choix
Epaisseur 1,5 mm - 15/10 -ème
Epaisseur paroi INOX : 1,5 mm- (standard)
Epaisseur 2 mm - 20/10 -ème
Epaisseur INOX : 2 mm
obligatoire si RA inférieur à 0,8

TYPES DE PRODUITS PRESENTS DANS LA CUVE

Selectionner les types de produits qui seront présents dans la cuve

TYPES DE PRODUITS PRESENTS DANS LA CUVE
Référ. Désignation Compléter :
La cuve contiendra une solution destinée à l’alimentation humaine ou animale.
La cuve contiendra une solution de produits pharmaceutiques.
La cuve contiendra une solution NEUTRE
Exemple : Eau - PH = 7
La cuve contiendra une solution BASIQUE - alacaline
Exemple : produits avec PH supérieur à 7
La cuve contiendra ou sera exposée à un environnement corrosif : ACIDE
Exemple : produits avec PH inférieur à 7
La cuve contiendra ou sera exposée à un environnement corrosif. CHLORE javel….
Présence de chlore, eau de javel
La cuve contiendra une solution INFLAMMABLE ou La cuve sera exposée à un environnement inflammable
Alcools, solvants….
La cuve sera utilisée pour le transport de produits dangereux (homologuée ADR)

CORROSIVITE DES PRODUITS PRESENTS DANS LA CUVE ?

%....)

CORROSIVITE DES PRODUITS PRESENTS DANS LA CUVE ?
Référ. Désignation Compléter :
Préciser ici le ou les noms(s) des produits/liquides que contiendra la cuve (Obligatoire)
Préciser ici le PH maximum du produit
entre 0 et 14

Soudures polies avec coefficient de rugosité : RA < 0.8 microns

En standard, Les soudures sont polies mécaniquement avec un RA supérieur ou égal à 0,8
Cette option permet d'obtenir un polissage amélioré avec un RA inférieur à 0,8 micron.

Soudures polies avec coefficient de rugosité : RA 0.8 microns
Référ. Désignation Quantite Délai moyen
Soudures polies et lisses avec coefficient de rugosité RA inférieur à 0.8 micron
Uniquement sur les cuves d'épaisseur 2 mm, SUR DEMANDE
Peut-être obligatoire pour les cuves du secteur alimentaire ou pharmaceutique 		5/7 semaines
Avec certificat de rugosité
SUR DEMANDE 		5/7 semaines

ISOLATION THERMIQUE DE LA CUVE SIMPLE PAROI ?

Isolation thermique des parois latérale et/ou du fond de cuve avec isolant + habillage inox extérieur
Obligatoire si la cuve est chaufée à + de 40°C
Pas de raccords ni de vannes sur les parties isolées thermiquement.

ISOLATION THERMIQUE DE LA CUVE SIMPLE PAROI ?
Référ. Désignation Choix
1 - Sans isolation thermique des parois de la cuve
Economique, mais risque de brûlures si les parois de la cuve sont chaudes
1 - Sans isolation thermique du fond de cuve
Economique, mais risque de brûlures si le fond de cuve est chaud.
2 - Avec isolation thermique des parois latérales - maxi 70°C
Laine de roche + Habillage inox extérieur
2 - Avec isolation thermique du fond de cuve - maxi 70°C
Laine de roche + Habillage inox extérieur
3 - Habillage extérieur de l'isolation thermique en INOX 304
L'habillage inox 304 recouvre totalement l'isolant thermique
3 - Habillage extérieur de l'isolation thermique en INOX 316
L'habillage inox 316 recouvre totalement l'isolant thermique

TYPE DU FOND DE CUVE

Fonds Puisard / Conique / Bombé - Evacuation totale

TYPE DU FOND DE CUVE
Référ. Désignation Choix
Fond puisard
Vidage total latéral ou sur un angle de la cuve (IPL ou IPLA) - Fond bombé avec puisard moulé
Fond bombé
Vidage total au centre du fond de cuve
Fond conique 11°
Vidage total au centre du fond de cuve
Fond conique 30°
Vidage total au centre du fond de cuve et décantation facilitée
Fond conique 60°
Vidage total au centre du fond de cuve et décantation facilitée

EMPLACEMENT SORTIE VIDANGE (pour cuves avec pieds)

Emplacement de la vidange en fonction du fond choisis ci-dessus.
Vidange centrée + vanne ou bouchon - Avantages: vidange totale et peu de rétention de liquide MAIS acces à la vanne + difficile
Vidange centrée + vanne + canalisation coudée : Avantages: vidange totale et peu de rétention de liquide MAIS acces à la vanne + difficile
Vidange centrée + canalisation coudée + vanne : Avantages: vidange totale + acces à la vanne facilité MAIS retention de liquide dans la canalisation
Vidange centrée + vanne + canalisation coudée + vanne : Tous les avantages : vidange totale et peu de rétention de liquide et acces à la vanne facilité
Vidange latérale uniquement pour fonds puisard - cuves palettisables - Avantages: vidange totale pour les liquides fluides

EMPLACEMENT SORTIE VIDANGE (pour cuves avec pieds)
Référ. Désignation Choix
1 Vidange centrale en fond de cuve + vanne ou bouchon
Le raccord est soudé au centre du fond de la cuve - Permet la pose d'une vanne ou d'un bouchon
Choisir ensuite : le Ø du raccord de 15 mm à 50 mm (autre sur demande) et le type de la vanne à ajouter sur le raccord si besoin.
2 Vidange centrale en fond de cuve + vanne + canalisation coudée (Fond conique ou bombé)
Raccord pour vanne en fond de cuve + canalisation coudée
Vanne de vidage sous la cuve (accès à la vanne + difficile) + canalisation de sortie coudée (peu de rétention de liquide)
Possible uniquement avec FOND CONIQUE ou BOMBE
Choisir ensuite : Le Ø du raccord de 15 mm à 50 mm et le type de la vanne pour le fond de cuve
3 Vidange centrale en fond de cuve + canalisation coudée + vanne à l'extrémité (Fond conique ou bombé)
Canalisation coudée entre le fond de cuve et l'extérieur de la cuve + vanne à l'extrémité de la tuyauterie
Vidage facilité car la vanne est déportée mais le liquide présent dans la canalisation ne sera pas mélangé et/ou chauffé
Se place sur le raccord fond de cuve uniquement
Possible uniquement avec FOND CONIQUE ou BOMBE
Choisir ensuite : Le Ø du raccord de 15 mm à 50 mm et le type de la vanne à ajouter sur le raccord si besoin.
4 Vidange centrale + vanne en fond de cuve + canalisation coudée + vanne à l'extrémité (Fond conique ou bombé)
Raccord pour vanne en fond de cuve + canalisation coudée + vanne à lextrémité
Vanne de vidage sous la cuve (accès à la vanne + difficile) + canalisation de sortie coudée (peu de rétention de liquide) + vanne à lextrémité
Possible uniquement avec FOND CONIQUE ou BOMBE
Choisir ensuite : Le Ø du raccord de 15 mm à 50 mm et le type de la vanne pour le fond de cuve
5 Vidange latérale (Fond puisard)
Le raccord est soudé sur le point bas du puisard de la cuve pour une vidange totale latérale
Choisir ensuite : le Ø du raccord de 15 mm à 50 mm et le type de la vanne à ajouter sur le raccord si besoin.

VISCOSITE et DENSITE du produit présent dans la cuve

Préciser la viscosité en centipoises = Cp - Exemples de viscosité :
- Eau = 1 Cp - Huile d'olive = 100 Cp - Mélasse : eau + 60% de sucre : 400 Cp
- Ketchup = 1000 Cp - Shampoing = 3000 Cp - Confiture = 4000 à 8500 Cp - Miel liquide = 6000 à 10000 Cp - Dentifrice 70 000 Cp - Beure de cacahuète = 250 000 Cp

VISCOSITE et DENSITE du produit présent dans la cuve
Centipoises Désignation Choix
Viscosités du produit à agiter (obligatoire si demande d'agitateur)
En centipoises Cp
Densité du produit à agiter (obligatoire si demande d'agitateur)
Exemple EAU = 1 (égale masse d'un litre de produit)

TYPE DE MOTEUR pour AGITATEUR : vitesse lente ou rapide, variable, suivant la viscosité…

Pas d'agitation au-delà de 5000 cps - exemple shampoing : 3000 cps

TYPE DE MOTEUR pour AGITATEUR : vitesse lente ou rapide, variable, suivant la viscosité…
Référ. Désignation Choix
Cuve SANS agitateur
Cuve avec agitateur électrique vitesse lente + variateur de vitesse
Vitesse de rotation 140 ou 190 tr/min - pour liquides avec viscosité entre 2000 et 5000 cps
Cuve avec agitateur électrique vitesse rapide + variateur de vitesse
Vitesse de rotation 900 ou 1500 tr/min - pour liquides avec viscosité inférieure à 500 cps
CUVE avec agitateur pneumatique
ATEX

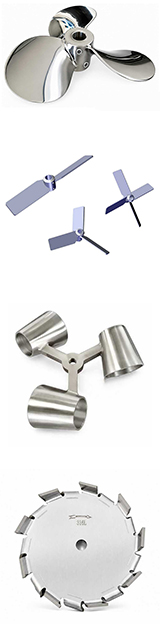

TYPE D'HELICES pour agitateurs

Choisir le type d'hélice uniquement si vous avez sélectionné une cuve avec agitateur
4 types d'helices possibles

TYPE D'HELICES pour agitateurs
Référ. Désignation Choix
Hélice ancre
Utilisation : Mélanger doucement, homogeneiser à basse vitesse produits sensibles - vitesse 5/35 tr/min - viscoisté maxi 40 000 cps
Hélice marine
Utilisation : Mélanger, échange thermique, créer maintiens et mises en suspensions
Pour les mélanges de produits vivants sensibles au cisaillement
Hélice à pales plates inclinées
Agitation relativement douce - Dissoudre - homogénéiser - vitesse 50/500 tr/min - viscosité maxi 30000 cps
Hélice à godets / tasses
Bonne capacité de brassage - Crée une circulation importante du produit Particulièrement adaptée au brassage et à l’homogénéisation.
Turbine à dents, disque de dispersion
Pour mélange avec effet cisaillement. pour la dispersion plutôt que pour le simple mélange. particulièrement adapté aux peintures, pigments, poudres, épaississants et produits nécessitant un cisaillement important.

PRECISER le diamètre et le nombre de raccords soudés (vidange fond de cuve, vidange latérale, raccord remplissage, autres raccords…)

Préciser le diamètre intérieur du ou des raccords à souder - DN = diamètre nominal
Un raccord à souder permet de raccorder : une vanne en fond de cuve, une vanne latérale, un tuyau pour transfert, une sonde ...
Types de raccords : GAZ BSP, DIN, SMS, CLAMP, MACON...
Les raccords permettent aussi de raccorder des accessoires ...un thermometre, un tube de remplissage, un bouchon...

PRECISER le diamètre et le nombre de raccords soudés (vidange fond de cuve, vidange latérale, raccord remplissage, autres raccords…)
Référ. Désignation Quantité
Nombre de raccords de diamètre DN5 = 1/8 "
Nombre de raccords de diamètre DN8 =1/4 "
Nombre de raccords de diamètre DN12 = 3/8 "
Nombre de raccords de diamètre DN15 = 1/2 "
Nombre de raccords de diamètre DN20 = 3/4 "
Nombre de raccords de diamètre DN25 = 1 "
Nombre de raccords de diamètre DN32 = 1-1/4 "
Nombre de raccords de diamètre DN38 = 1-1/2 "
Nombre de raccords de diamètre DN50 = 2 "

PRECISER le nombre de vannes et le type de fermeture de la vanne(s)

Vanne à sphère : La plus simple (eau) ouverture 1/4 de tour, fermeture rapide, moins utilisée en agro alimentaire - ne convient pas pour une ouverture partielle donc pour réguler le débit, risque de coups de bélier.
Vanne papillon (agro alimentaire) : La + demandée en agro alimentaire, ouverture 1/4 de tour avec disque intérieur, permet un meilleur contrôle du débit, encombrement minimal, à eviter si les liquides comportent des particules solides

PRECISER le nombre de vannes et le type de fermeture de la vanne(s)
Référ. Désignation Choix
Pas de vanne
Pas de vanne mais un bouchon vissé avec joint silicone
Vanne à SPHERE
La plus simple (eau) ouverture 1/4 de tour, fermeture rapide, peu utilisée en agro alimentaire.
Ne convient pas pour une ouverture partielle donc pour réguler le débit, risque de coups de bélier.
Vanne PAPILLON
Vanne papillon (agro alimentaire) : La + demandée en agro alimentaire,
Ouverture 1/4 de tour, permet un meilleur contrôle du débit, encombrement minimal, à éviter si les liquides comportent des particules solides

CREPINE avant VIDANGE

Crepine inox appliquée à l'intérieur de la cuve sur la paroi latérale et permet de filtrer avant de vider
se pose devant le raccord de vidage intérieur, uniquement sur les fonds puisard.

CREPINE avant VIDANGE
Référ. Désignation Quantite Délai moyen
37472 Filtre intérieur latéral pour cuve - Haut : 500 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37473 Filtre intérieur latéral pour cuve - Haut : 1000 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37474 Filtre intérieur latéral pour cuve - Haut : 1500 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37475 Filtre intérieur latéral pour cuve - Haut : 2000 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines

PANIER FILTRE PERFORE CENTRAL pour intérieur de cuve sous la trappe centrale

Ce panier ou filtre perforé est appliqué à l'intérieur de la cuve au centre et permet de filtrer, infuser, tremper, séparer
Il est boulonné sur des tiges soudées à l'intérieur de la cuve, possibilité de le sortir de la cuve.

PANIER FILTRE PERFORE CENTRAL pour intérieur de cuve sous la trappe centrale
Référ. Désignation Quantite Délai moyen
37141 Panier perforé central pour intérieur de cuve - Bords et fond perforés - INOX 304
Permet de filtrer, infuser, tremper, séparer
Généralement situé sous la trappe centrale du dessus de cuve 		5/7 semaines

PRECISER le type de raccord sur les vannes et piquages

C'est le type de raccord qui sera utilisé pour les extrémités des vannes et des raccords soudés sur la cuve... Les raccords DIN, SMS, CLAMP permettent un nettoyage aisé limitant les rétentions.
- GAZ BSP : les + courante, utilisée en mileu industriel, domestique...
- DIN et SMS : Milieu agro alimentaire, brasserie, très repandus
- MACON : Milieu vinicole
- CLAMP (ou TRI CLAMP) : Milieu agro alimentaire, cosmétique et pharmaceutique (+ hygiénique, démontable rapidement et facilement)
La photo représente des vannes équipés des ces différents raccords

PRECISER le type de raccord sur les vannes et piquages
Quantité Désignation Choix
Raccord fileté GAZ (BSP)
Raccords filetés pas gaz, nécessite ruban PTFE pour étanchéité, peu utilisée en agro alimentaire, utilisée pour de l'eau. Utilisée en industrie..
Raccord DIN
DIN, "Deutsche Institut fur Normung", standard allemand qui est plutôt utilisé dans les pays germanophones et en Italie.
Agro alimentaire - norme allemande - nécessite un dégagement arrière pour être démontable
Raccord SMS
SMS, "Swedish Manufacturing Standard", standard suédois principalement utilisé en France, Royaume-Uni, Espagne et Maghreb.
Agro alimentaire - Brasserie - Très répandue
Raccord CLAMP
Le CLAMP, qui est un standard utilisé lorsque la ligne de fabrication doit être souvent démontée.
Agro alimentaire - La + hygiénique
Raccord MACON
MACON, qui est un standard français utilisé dans l’industrie vinicole, mais qui petit à petit est remplacé par du SMS
(La moins utilisée)

PORTES LATERALES RECTANGULAIRES avec ouverture vers l'extérieur

Portes latérales étanche : permet d'accéder à l'intérieur de la cuve
Permet de nettoyer, inspecter….-Trou d'homme possible si dimensions suffisantes
INOX 304 ou INOX 316
Ne se pose pas sur la partie double paroi d'une cuve.
Possibilité de souder une porte rectangulaire sur un dessus de cuve
Valable pour toutes les cuves de diamètre supérieur ou égal à 1080 mm
Pour les cuves de diametre inférieur à 1080 mm , nous consulter : en general nous posons des portes de diametre 300/400 mm

PORTES LATERALES RECTANGULAIRES avec ouverture vers l'extérieur
Référ. Désignation Diam. Choix
1 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis latérales (+ haute) - 110
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
2 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis latérales (+ large) - 111
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
3 Porte latérale rectangulaire - 2 bras de fermeture avec 1 vis latérale - 124 (haute)
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
4 Porte latérale rectangulaire - 2 bras de fermeture avec 1 vis latérale - 125 (large)
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
5 Porte latérale rectangulaire - 3 bras de fermeture avec chacun 2 vis de serrage latérales - 160
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm

PORTES LATERALES avec ouverture vers l'intérieur

Portes latérales étanche : permet d'accéder à l'intérieur de la cuve
Permet de nettoyer, inspecter….-Trou d'homme possible si dimensions suffisantes
ne se pose pas sur la partie double paroi d'une cuve

PORTES LATERALES avec ouverture vers l'intérieur
Référ. Désignation Diam. Choix
1 Porte latérale ovale 450 x hauteur 320 mm - ouv. Intérieure - 211
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
2 Porte latérale ovale 500 x hauteur 370 mm - ouv. Intérieure + extérieure - 225
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
3 Porte latérale ovale 450 x hauteur 320 mm - ouv. Intérieure - 210
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
4 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis centrales + rotule - 118
Ouverture intérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
5 Porte latérale rectangulaire 318 x hauteur 420 mm - ouv. Intérieure + rotule - 128
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
6 Porte latérale rectangulaire ECO 318 x hauteur 420 mm - ouv. Intérieure + rotule - 130
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm

Complément pour PORTES OU TRAPPES

Choisir ici : - le type de joint : joint pour contact avec denrées alimentaires suivant norme FDA (Food and Drug Administration) ou joint industriel
- le type de fermeture pour la trappe/porte : bouton/volant/ailettte de fermeture - les options pour trappe/porte

Complément pour PORTES OU TRAPPES
Référ. Désignation Choix
1 Bouton de fermeture polymère noir standard
2 Volant de fermeture polymère noir
3 Bouton de fermeture laiton chromé
4 Ailettes de fermeture en INOX
5 Joint standard alimentaire FDA caoutchouc. -50°C à + 80°C
PARA
5 Joint standard alimentaire FDA NBR pour huiles alimentaires. -10°C à + 120°C
NBR
5 Joint standard alimentaire FDA EPDM pour aliments. -40°C à + 130°C
EPDM
5 Joint standard alimentaire FDA SILICON pour aliments. -40°C à + 180°C
SILICON
6 Joint limiteur de rétention alimentaire FDA SILICONE 180 °C maxi
SILICON
6 Joint limiteur de rétention non alimentaire VITON 250°C maxi
VITON - économique
5 Joint standard VITON pour non alimentaire acides. -40°C à + 220°C
VITON - économique
Isolation thermique porte/trappe
pour intérieur de la porte

BASE DE LA CUVE, PIEDS, ROUES…

Permet de déplacer la cuve

BASE DE LA CUVE, PIEDS, ROUES…
Référ. Désignation Choix
Avec pieds inox soudés
Permet de surélever le fond de cuve - Pieds adaptés à la capacité et au poids de la cuve
Avec pieds inox + pieds REGLABLES en hauteur
Pieds adaptés à la capacité et au poids de la cuve
Possibilité d'ajuster légèrement la hauteur des pieds
Avec roues axe inox + poignée(s) de manutention
Facilite le déplacement de la cuve
Poignée de manutention inox soudée OU 2 poignées de manutention PVC vissées (plus économique)
Avec base palettisable INOX 304
Permet de déplacer la cuve avec un chariot élévateur (non prévu pour gerbeur ou transpalette)
Avec base palettisable INOX 304 + Pieds
Permet de déplacer la cuve avec un chariot élévateur (non prévu pour gerbeur ou transpalette)
Avec base palettisable INOX 304 + Roues
Permet de déplacer la cuve avec un chariot élévateur ou de la déplacer sur ses roues (non prévu pour gerbeur ou transpalette)
Option base palettisable en INOX 304 au lieu de GALVA
Option barre de renforcement soudée entre les pieds

TYPE D'OUVERTURE SUR LE DESSUS de la CUVE

TYPE D'OUVERTURE SUR LE DESSUS de la CUVE
Référ. Désignation Choix
1 Ouverture totale sans couvercle
Nettoyage aisé
2 Ouverture totale avec couvercle posé simple
Nettoyage aisé + couvercle
3 Ouverture totale + couvercle flottant + couvercle simple
Kit couvercle flottant/plafond mobile pour limiter l'oxydation du liquide en contact avec l'air + soupape de respiration
4 Ouverture sur le dessus par 1 trappe centrée avec fermeture (choix dans rubrique suivante)
joint alimentaire, soupape respiration PVC nécessaire ajoutée.
5 Ouverture sur le dessus par 2 ou plusieurs trappes, portes (choix dans rubrique suivante)
joint alimentaire, soupape respiration PVC nécessaire ajoutée.
6 Ouverture d'une partie du couvercle avec poignée et 1 partie fixe soudée ou boulonnée
Demi-couvercle (croissant) ouvrant avec poignée et charnière + 1 partie fixe.
7 Ouverture d'une partie du couvercle avec poignée + grille et 1 partie fixe soudée ou boulonnée
Demi-couvercle (croissant) ouvrant avec poignée et charnière + Option grille perforée de sécurité + 1 partie fixe
8 Ouverture d'une partie du couvercle avec poignée + grille et 1 partie fixe soudée ou boulonnée avec bride soudée
Demi-couvercle (croissant) ouvrant avec poignée et charnière + Option grille perforée de sécurité + 1 partie fixe
La bride permet la pose d'accessoires : moteur….

ACCESSOIRES / OPTIONS pour la cuve

ACCESSOIRES / OPTIONS pour la cuve
Référ. Désignation Choix
1 Avec tube de niveau en verre gradué
Agro alimentaire ou industrie - liquides non acides
Pour cuves simple paroi uniquement.
Avec tableau de correspondance graduations/litres
1 Avec tube de niveau en polycarbonate gradué
Agro alimentaire ou industrie - sensible aux UV - 110°C maxi
Pour cuves simple paroi uniquement.
Avec tableau de correspondance graduations/litres
1 Préparation jeaugage + plan épalement - ref 38286
Pour stockage alcools et pour cuves simple paroi uniquement.
2 Avec thermomètre à aiguille INOX 0 à 120 °C
Permet de visualiser la température (thermomètre digital sur demande)
2 Avec thermomètre digital INOX 0 à 120 °C
Permet de visualiser la température
3 Avec 1 boule de lavage INOX
Permet un nettoyage à 360° avec des jets puissants, la pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (maxi 29,8 m3/h) doivent être suffisamment puissants .
Ne convient pas aux cuves avec ouverture totale + couvercle posé.
4 Avec 2 boules de lavage INOX
Permet un nettoyage à 360° avec des jets puissants, la pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (maxi 29,8 m3/h) doivent être suffisamment puissants.
Ne convient pas aux cuves avec ouverture totale + couvercle posé.
5 Avec bride(s) soudée(s) INOX
Possibilité de souder une ou plusieurs bride(s) sur le dessus, parois latérale ou fond de la cuve.
6 Avec hublot verre de visualisation INOX
Permet de visualiser l'intérieur de la cuve
7 Avec piquages/raccords sortie filetées INOX
Possibilité d'ajouter un ou plusieurs piquages, préciser le Ø (DN) souhaité et le type (GAZ, DIN, SMS, CLAMP…)
Kit complet pour inertage à l'azote
Possibilité d'inerter la cuve à l'azote avec kit complet (trappe renforcée spéciale, soupape sécurité, raccords rilsan, vanne…)
8 Cage de protection en INOX
Permet de protéger la cuve sur les 4 angles, et/ou d'empiler une seconde cuve identique (si le modèle le permet)
9 Ceinture souple de refroidissement ou chauffage (60°C maxi)
Permet de refroidir ou chauffer la cuve simple paroi - fabrication sur mesure
10 Plaque réfrigérante ou chauffante à immerger INOX
Permet de refroidir ou de chauffer le liquide d'une cuve par introduction d'une plaque dans laquelle circulera un fluide thermique
Autres options ou accessoires sur demande

TRAPPES pour dessus de CUVE (ou parois latérales si précisé)

Le diametre de la trappe doit être inférieur au diametre de la cuve
La trappe peut-être centrée ou décentrée
Possibilité de souder plusieurs trappes sur un même dessus de cuve

TRAPPES pour dessus de CUVE (ou parois latérales si précisé)
Référ. Désignation Diam. Quantité
Trappe circulaire avec fermeture par cerclage à levier standard - diamètre 300 ou 400 mm
Pour dessus de cuve et paroi latérale
1 Trappe circulaire avec fermeture par 1 vis + bras central + charnière - diamètre 220 à 600 mm - bras ouverture rapide
Pour dessus de cuve
2 Trappe circulaire avec fermeture par 1 vis + bras central + charnière - diamètre 300 à 600 mm - bras ouverture rapide - aseptique
Pour dessus de cuve - avec joint limiteur de rétention
3 Trappe circulaire avec fermeture par 1 vis + 2 bras centraux + rotule - diamètre 400 à 600 mm - bras ouverture rapide - aseptique
Pour dessus de cuve - avec joint limiteur de rétention
4 Trappe circulaire avec fermeture par 3 vis - diamètre 220 à 300 mm
Pour dessus de cuve
5 Trappe circulaire avec fermeture par 3 vis - diamètre 300 mm - aseptique - 0,2 bar
Pour dessus de cuve - avec joint limiteur de rétention
6 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm - 0,2 bar
Pour dessus de cuve
7 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm - aseptique - 0,2 bar
Pour dessus de cuve - avec joint limiteur de rétention
8 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
9 Trappe circulaire avec fermeture par 6 vis - diamètre 500 à 600 mm
Pour dessus de cuve
10 Trappe circulaire avec fermeture par 6 vis - diamètre 500 à 600 mm aseptique
Pour dessus de cuve - avec joint limiteur de rétention
11 Trappe circulaire avec fermeture par 6 vis - diamètre 500 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
12 Trappe circulaire avec fermeture par 6 vis - diamètre 600 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
13 Trappe circulaire avec fermeture par 9 vis - diamètre 800 mm - 0,1 bar
Pour dessus de cuve
14 Trappe circulaire avec fermeture par 10 vis - diamètre 920 mm - 0,1 bar
Pour dessus de cuve
15 Trappe circulaire avec fermeture par 12 vis - diamètre 1020 mm - 0,1 bar
Pour dessus de cuve
16 Option : grille boulonnée sous la trappe
Sécurité : Evite la possibilité d'insérer une main.

Veuillez compléter vos informations

Les champs indiqués par une * sont obligatoires
Demande spécifique
Statut *
Informations
Adresse de facturation
Adresse de livraison
Numéro client AURA
Conditions Générales de Ventes
Confidentialité des données clients
Cliquez sur votre choix
(délai d'envoi 2 à 15 jours)

Spécialiste du RESERVOIR INOX 304 ou 316

Réservoir INOX - Fut INOX - Citerne INOX - Réservoir écologique INOX - Cuves INOX - Conteneur INOX - FUT inox palettisable - Réservoir empilable - Cuve mobiles ou sur pieds - Fermenteur bière - micro basserie INOX - Cuves de brassage - Bruleur gaz INOX - Réservoir avec mélangeur agitateur.
Stockage, décantation, chauffage et transport des huiles, liquides et produits alimentaires : bière, eau, miel, huile, vin, lait, poudre...
