Description
CUVE INOX PALETTISABLE ISBPM – Sortie latérale centrée
- 2/3 du couvercle fixe (soudé ou boulonné) – Option bride soudée possible
- 1/3 du couvercle ouvrant (avec ou sans grille perforée de sécurité)
- Capacités de 173 à 2260 litres (autres sur demande)
- Inox 304 alimentaire ou Inox 316
- Épaisseur : 1,5 mm
- Réservoir palettisable et mobile
CARACTÉRISTIQUES TECHNIQUES :
- Réservoir INOX 304 (ou 316) palettisable
- Epaisseur paroi 1.5 mm
- Pour liquides alimentaires OU non alimentaires
- Ouverture par demi couvercle avec poignée pvc
- Base profilée avec guide-fourches pour chariot élévateur
- Puisard moulé dans le fond pour une évacuation totale
- Assemblé par soudure TIG – Nettoyage mécanique de soudures
Equipements standard :
- Réservoir INOX 304 (ou 316) épaisseur paroi 1,5 mm
- Réservoir en acier inox AISI 304 ( option INOX AISI 316 )
- Avec base palettisée en acier GALVA (en option acier INOX AISI 304)
- Fond puisard moulé pour vidange totale latérale
- Vanne de vidange à sphère ou papillon – DN50 (2″) Max (autre sur demande)
- Couvercle avec demi ouverture + partie fixe
Accessoires / options possibles :
- Réalisation de la cuve en INOX 316
- Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
- Base palettisable en ACIER INOX 304 en remplacement de l’acier galvanisé
- Pieds sous la base
- Roulettes sous la base
- Poignée de manutention INOX
- Avec ou sans bride soudée (DN et PN à indiquer)
- Indicateurs de niveau verre gradué en inox
- Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Hauteur minimum 500 mm)
- Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Ø 1190 mm maxi)
- Ceinture souple de refroidissement ou chauffage – Maxi 50°C
- Isolation thermique latérale
- Ouverture totale sans demi-couvercle et sans partie fixe
- Piquages / raccords soudés
- Thermomètre inox à aiguille ou digital
- Robinet de prélèvement / dégustateur INOX
- Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
- Hublot verre visualisation liquide ou niveau
- Filtre inox perforé intérieur cuve au dessus de la vidange
- Grille perforée de protection /sécurité, intérieur cuve sous la demi-ouverture
- Poignée métal sur demi-couvercle en remplacement poignée PVC
- Modifications de dimensions et équipements spéciaux suivant vos besoins.
CUVE INOX palettisable ISBPMD
Technique
-
- Schéma des dimensions techniques – ISBPMD
| Modèle | Capacité (L) | Ø Réservoir | H mm | V mm | Mesure Base (AxB) | Poids (Kg) |
| ISBPMD 150 | 173 | 650 | 820 | 500 | 720×675 | ND |
| ISBPMD 200 | 222 | 650 | 970 | 650 | 720×675 | ND |
| ISBPMD 250 | 258 | 790 | 820 | 500 | 860×815 | ND |
| ISBPMD 300 | 330 | 790 | 970 | 650 | 860×815 | ND |
| ISBPMD 330 | 335 | 650 | 1320 | 1000 | 720×675 | ND |
| ISBPMD 400 | 410 | 1000 | 820 | 500 | 1070×1025 | ND |
| ISBPMD 430 | 435 | 650 | 1620 | 1300 | 720×675 | ND |
| ISBPMD 500 | 503 | 790 | 1320 | 1000 | 860×815 | ND |
| ISBPMD 600 | 645 | 790 | 1620 | 1300 | 860×815 | ND |
| ISBPMD 800 | 805 | 1000 | 1320 | 1000 | 1070×1025 | ND |
| ISBPMD 1050 | 1040 | 1000 | 1620 | 1300 | 1070×1025 | ND |
| ISBPMD 1150 | 1150 | 1200 | 1320 | 1000 | 1210×1215 | ND |
| ISBPMD 1700 | 1705 | 1200 | 1820 | 1500 | 1210×1215 | ND |
| ISBPMD 2250 | 2260 | 1200 | 2320 | 2000 | 1210×1215 | ND |
Photos
-
- Cuve INOX 304 ou INOX 316 ISBPMD avec couvercle demi ouverture, bride soudé, base palettisable – option chemise de refroidissement / chauffage
-
- Cuve INOX 304 ou INOX 316 ISBPMD avec couvercle demi ouverture, bride soudé, base palettisable
-
- Caractéristiques cuve ISBPMD
-
- Options possibles
-
- Option grille perforée maille carré sous demi-couvercle ouvrant
-

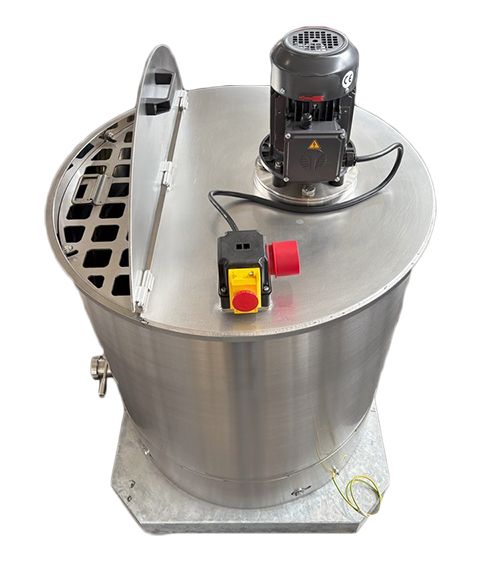

- Option grille perforée mailles rondes sous demi-couvercle ouvrant
