Description
CUVE INOX ISCL mobile – Trappe
Capacités de 560 à 1550 litres (autres sur demande)
Inox 304 ou inox 316
Épaisseur : 2 mm
Vanne à sphère de vidange centrée papillon
CARACTÉRISTIQUES TECHNIQUES :
- Réservoir mobile sur roues
- Idéal pour liquide forte viscosité
- Poignée de manutention latérale
- Pour liquides alimentaires OU non alimentaires
- Ouverture par trappe (diamètre 400 mm)
- Puisard moulé dans le fond pour une évacuation totale
- Assemblé par soudure TIG – Nettoyage mécanique de soudures.
Equipement standard :
- Réservoir INOX 304 ou INOX 316
- Epaisseur paroi 2 mm
- Vanne à sphère de vidange centrée papillon
- Poignée latérale 360 °
Options :
- Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
- Indicateurs de niveau verre gradué en inox
- Boule de lavage
- Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Hauteur minimum 500 mm)
- Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Ø 1190 mm maxi)
- Ceinture souple de refroidissement ou chauffage – Maxi 50°C
- Isolation thermique latérale
- Trappe avec 4 / 6 / 9 molettes de fermeture
- Piquages / raccords soudés
- Thermomètre inox à aiguille ou digital
- Robinet de prélèvement / dégustateur INOX
- Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
- Bride soudée
- Hublot verre visualisation liquide ou niveau
- Filtre inox perforé intérieur cuve au dessus de la vidange
- Panier inox perforé central intérieur cuve
- Modifications de dimensions et équipements spéciaux suivant vos besoins.
- Différentes hauteurs de pieds (80 ou 330 mm) ou roues (200 mm)
Cuve inox ISCL mobile
Technique
-
- Schéma dimensions techniques ISCL Mobile
| Modèle | Capacité en Litres | Ø Réservoir | H mm | V mm | Poids kg |
| ISCL500 | 560 | 1080 | 1060 | 420 | ND |
| ISCL750 | 750 | 1080 | 1265 | 625 | ND |
| ISCL1000 | 1010 | 1080 | 1550 | 910 | ND |
| ISCL1250 | 1320 | 1080 | 1890 | 1250 | ND |
| ISCL1500 | 1550 | 1080 | 2140 | 1500 | ND |
Photos
-

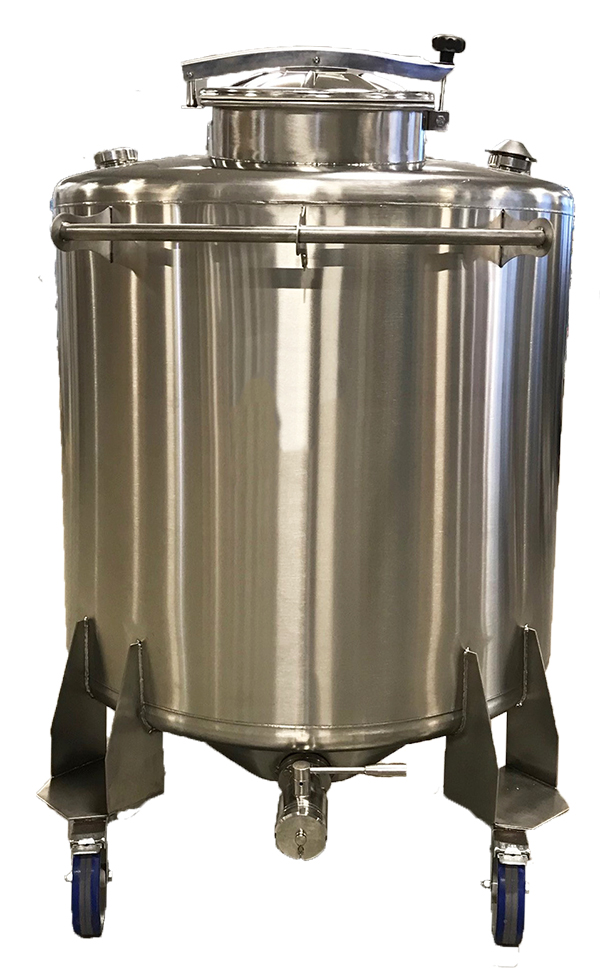

- Cuve INOX 304 ou INOX 316 ISCL avec trappe sur le dessus
-

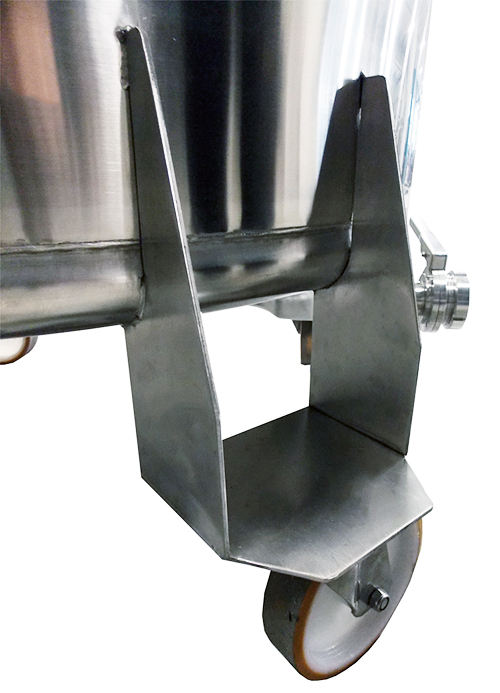

- ISCL – roulettes / roues pour déplacement de la cuve mobile
-
- ISCL – vanne à sphère de vidange centrée
-
- ISCL – poignée inox soudée pour déplacement de la cuve mobile
-

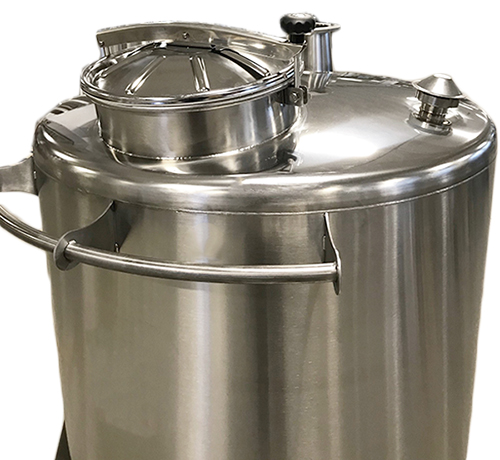

- ISCL – Modèle de trappe avec col sur le dessus
-

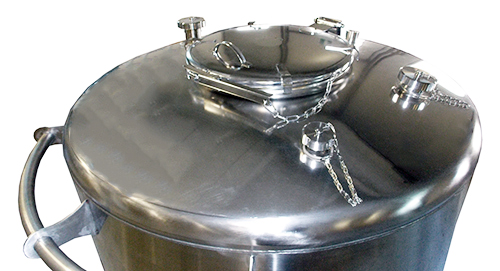

- ISCL – Couvercle / trappe pour ouverture par le dessus
-
- ISCL – Modèle avec trappe décalée sur le dessus
-
- Option grille inox spéciale sous l’ouverture par trappe
-
- Option sortie cheminée avec filtre + sortie tube
-
- Caractéristiques de la cuve ISCL mobile
-
- Options : Porte sur le côté – Niveau de verre gradué – Mélangeur – Hublot
-
- Options : Vanne de vidange centrée – Trappe 6 fermetures – Roulettes
