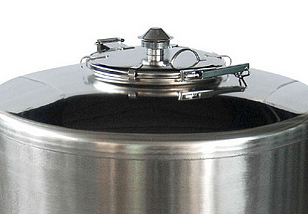

Trappe avec ouverture / fermeture rapide à levier

Description

Différents modèles de trappes pour cuves et réservoirs sont possibles en remplacement de la trappe d’origine ou en supplément.
Suivant les dimensions de la cuve une 2 ème trappe d’accès peut être ajoutée, centrée ou décentrée.
La trappe à levier permet une ouverture et fermeture rapide.

Les trappes avec plusieurs points de serrage permettent une meilleure étanchéité.

Photos


Retour sur CUVES INOX palletisables WP Retour sur le site CUVES INOX palletisables WP

Options et accessoires CUVES -Ces prix sont indicatifs et doivent obligatoirement être validés par un devis et Demande de devis - Prix hors taxes , départ usine
Les sont modifiés régulièrement en fonction du cours de l'INOX (hausses de prix ) et en fonction des améliorations que nous apportons à nos produits (baisses de prix)
COMMANDE ou Demande de DEVIS :
- 1° Indiquer la quantité des produits qui vous intéressent
- 2° Saisir vos coordonnées au bas de ce page
- 3° Cliquer sur le bouton 'DEMANDER UN DEVIS" ou "COMMANDER"

OPTIONS pour CUVES INOX

Certaines options ne sont pas disponibles pour tous les modeles de cuves

NIVEAU VERRE LATERAL

Permet de visualiser le niveau de liquide dans la cuve

NIVEAU VERRE LATERAL
Référ. Désignation Quantite Délai moyen
31251 NIVEAU en VERRE pour cuve 500 Litres
Permet de visualiser le niveau de liquide dans la cuve 		5/7 semaines
31252 NIVEAU en VERRE pour cuve 750 Litres
Permet de visualiser le niveau de liquide dans la cuve 		5/7 semaines
31253 NIVEAU en VERRE pour cuve 1000 Litres
Permet de visualiser le niveau de liquide dans la cuve 		5/7 semaines
31254 NIVEAU en VERRE pour cuve 1250 Litres
Permet de visualiser le niveau de liquide dans la cuve 		5/7 semaines
31255 NIVEAU en VERRE pour cuve 1500 Litres
Permet de visualiser le niveau de liquide dans la cuve 		5/7 semaines

REGLE GRADUEE A PLONGER

Permet de visualiser le niveau de liquide dans les cuves avec ouverture totale

REGLE GRADUEE A PLONGER
Référ. Désignation Quantite Délai moyen
REGLE GRADUEE A PLONGER
Graduation et taille adaptée en fonction de la cuve choisie - 50 à 2250 L
Adaptée pour les cuves avec ouverture totale ou demi-ouverture 		5/7 semaines

BOULE DE LAVAGE

La boule percée génère de nombreux jets rectilignes.
Là où les jets tapent la surface l’impact est important et entre les jets c’est uniquement le ruissellement qui permet le nettoyage.
La pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (29,8 m3/h) doivent être suffisamment puissants.

BOULE DE LAVAGE
Référ. Désignation Quantite Délai moyen
31246 Faux couvercle avec BOULE de LAVAGE 5/7 semaines
31247 BOULE de LAVAGE
Avec raccordement eau - pour lavage interne par aspersion
La pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (29,8 m3/h) doivent être suffisamment puissants 		5/7 semaines
31248 BOULE de LAVAGE avec rinçage du tube verre
Uniquement avec réservoir équipé de l'option niveau avec tube verre
La pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (29,8 m3/h) doivent être suffisamment puissants 		5/7 semaines
DOUBLE BOULE de LAVAGE avec rinçage du tube verre
Uniquement avec réservoir équipé de l'option niveau avec tube verre
La pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (29,8 m3/h) doivent être suffisamment puissants 		5/7 semaines

Indicateurs à hublot

Permet de visualiser le contenu d’une cuve, un niveau. Peut se souder ou se visser sur le dessus ou les parois d’une cuve

Indicateurs à hublot
Référ. Désignation Quantite Délai moyen
31277 Indicateur à hublot verre - Diamètre intérieur 65
Permet de visualiser le produit dans la cuve 		5/7 semaines
31278 Indicateur à hublot verre - Diamètre intérieur 80
Permet de visualiser le produit dans la cuve 		5/7 semaines

RACCORDS INOX , MANCHONS A SOUDER - PIQUAGES

Préciser sur un croquis l'emplacement de ce piquage
Prévoir un piquage pour chaque element que vous désirez ajouter : thermometre, sonde, vannes …

RACCORDS INOX , MANCHONS A SOUDER - PIQUAGES
Référ. Désignation Quantite Délai moyen
31236 RACCORD soudé fileté BSP male ou femelle - - Diamètre intérieur 10 à - Diamètre intérieur 50 5/7 semaines
31238 RACCORD soudé fileté DIN male ou femelle - - Diamètre intérieur 10 à - Diamètre intérieur 50 5/7 semaines
RACCORD soudé fileté SMS male ou femelle - - Diamètre intérieur 10 à - Diamètre intérieur 50 5/7 semaines
37004 RACCORD soudé TRI CLAMP male ou femelle - - Diamètre intérieur 10 à - Diamètre intérieur 50 5/7 semaines

Bride soudée INOX

Permet de fixer un accessoire : agitateur…

Bride soudée INOX
Référ. Désignation Quantite Délai moyen
Bride soudée - Diamètre intérieur 80 5/7 semaines
31611 Bride soudée - Diamètre intérieur 100 5/7 semaines
Bride soudée - Diamètre intérieur 150 5/7 semaines

TYPES DE COUVERCLE / TRAPPE

TYPES DE COUVERCLE / TRAPPE
Référ. Désignation Choix
1 Ouverture totale sans couvercle
Nettoyage aisé
2 Ouverture totale avec couvercle posé simple
Nettoyage aisé + couvercle
Ouverture totale avec couvercle posé simple + Charnière
Nettoyage aisé + couvercle + charnière pour ouverture
Ouverture totale avec couvercle + joint + fermeture par crochets avec vis réglables
Couvercle avec joint + fermeture réglable + poignées ou anneaux de soulèvement - soupape respiration nécessaire ajoutée.
Ouverture totale avec couvercle + joint + fermeture par crochets avec vis réglables + Charnière
Couvercle avec joint + fermeture réglable + charnière pour laisser le couvercle ouvert - soupape respiration nécessaire ajoutée.
4 Ouverture sur le dessus par 1 trappe centrée avec fermeture (choix dans rubrique suivante)
joint alimentaire, soupape respiration PVC nécessaire ajoutée.
Trappe circulaire avec fermeture par cerclage à levier standard - diamètre 300 ou 400 mm
Pour dessus de cuve et paroi latérale
1 Trappe circulaire avec fermeture par 1 vis + bras central + charnière - diamètre 220 à 600 mm - bras ouverture rapide
Pour dessus de cuve
2 Trappe circulaire avec fermeture par 1 vis + bras central + charnière - diamètre 300 à 600 mm - bras ouverture rapide - aseptique
Pour dessus de cuve - avec joint limiteur de rétention
3 Trappe circulaire avec fermeture par 1 vis + 2 bras centraux + rotule - diamètre 400 à 600 mm - bras ouverture rapide - aseptique
Pour dessus de cuve - avec joint limiteur de rétention
4 Trappe circulaire avec fermeture par 3 vis - diamètre 220 à 300 mm
Pour dessus de cuve
5 Trappe circulaire avec fermeture par 3 vis - diamètre 300 mm - aseptique - 0,2 bar
Pour dessus de cuve - avec joint limiteur de rétention
6 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm - 0,2 bar
Pour dessus de cuve
7 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm - aseptique - 0,2 bar
Pour dessus de cuve - avec joint limiteur de rétention
8 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
9 Trappe circulaire avec fermeture par 6 vis - diamètre 500 à 600 mm
Pour dessus de cuve
10 Trappe circulaire avec fermeture par 6 vis - diamètre 500 à 600 mm aseptique
Pour dessus de cuve - avec joint limiteur de rétention
11 Trappe circulaire avec fermeture par 6 vis - diamètre 500 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
12 Trappe circulaire avec fermeture par 6 vis - diamètre 600 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
13 Trappe circulaire avec fermeture par 9 vis - diamètre 800 mm - 0,1 bar
Pour dessus de cuve
14 Trappe circulaire avec fermeture par 10 vis - diamètre 920 mm - 0,1 bar
Pour dessus de cuve
15 Trappe circulaire avec fermeture par 12 vis - diamètre 1020 mm - 0,1 bar
Pour dessus de cuve
16 Option : grille boulonnée sous la trappe
Sécurité : Evite la possibilité d'insérer une main.
5 Ouverture sur le dessus par 2 ou plusieurs trappes, portes (choix dans rubrique suivante)
joint alimentaire, soupape respiration PVC nécessaire ajoutée.

ROBINET DE PRELEVEMENT

Permet d'extraire un échantillon

ROBINET DE PRELEVEMENT
Référ. Désignation Quantite Délai moyen
31227 Robinet de prélèvement 1/2" - Diamètre intérieur : 15 mm
Pour prélèvement, dégustation 		5/7 semaines
31226 Robinet de prélèvement 3/8"
Pour prélèvement, dégustation 		5/7 semaines

Pieds réglables en hauteur

Ces pieds se fixent sous une base palettisable.

Pieds réglables en hauteur
Référ. Désignation Quantite Délai moyen
31275 Kit de 4 pieds ACIER galvanisé
Peut s'ajouter sous la base palettisable 		5/7 semaines
31274 Kit de 4 pieds INOX
Peut s'ajouter sous la base palettisable 		5/7 semaines
31276 Kit de 4 pieds INOX réglables en hauteur
Peut s'ajouter sous la base palettisable ou sous les pieds soudés des cuves 		5/7 semaines

PORTES LATERALES RECTANGULAIRES avec ouverture vers l'extérieur

Portes latérales étanche : permet d'accéder à l'intérieur de la cuve
Permet de nettoyer, inspecter….-Trou d'homme possible si dimensions suffisantes
INOX 304 ou INOX 316
Ne se pose pas sur la partie double paroi d'une cuve.
Possibilité de souder une porte rectangulaire sur un dessus de cuve
Valable pour toutes les cuves de diamètre supérieur ou égal à 1080 mm
Pour les cuves de diametre inférieur à 1080 mm , nous consulter : en general nous posons des portes de diametre 300/400 mm

PORTES LATERALES RECTANGULAIRES avec ouverture vers l'extérieur
Référ. Désignation Diam. Choix
1 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis latérales (+ haute) - 110
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
2 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis latérales (+ large) - 111
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
3 Porte latérale rectangulaire - 2 bras de fermeture avec 1 vis latérale - 124 (haute)
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
4 Porte latérale rectangulaire - 2 bras de fermeture avec 1 vis latérale - 125 (large)
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
5 Porte latérale rectangulaire - 3 bras de fermeture avec chacun 2 vis de serrage latérales - 160
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm

Roulettes pour cuve INOX

Jeu de 4 roulettes pour cuves INOX

Roulettes pour cuve INOX
Référ. Désignation Quantite Délai moyen
31272 Kit de 3 roues - 100 mm
Diam : 100 mm 		5/7 semaines
31273 Kit de 4 roues - 200 mm
Diam : 200 mm 		5/7 semaines

PORTES LATERALES avec ouverture vers l'intérieur

Portes latérales étanche : permet d'accéder à l'intérieur de la cuve
Permet de nettoyer, inspecter….-Trou d'homme possible si dimensions suffisantes
ne se pose pas sur la partie double paroi d'une cuve

PORTES LATERALES avec ouverture vers l'intérieur
Référ. Désignation Diam. Choix
1 Porte latérale ovale 450 x hauteur 320 mm - ouv. Intérieure - 211
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
2 Porte latérale ovale 500 x hauteur 370 mm - ouv. Intérieure + extérieure - 225
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
3 Porte latérale ovale 450 x hauteur 320 mm - ouv. Intérieure - 210
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
4 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis centrales + rotule - 118
Ouverture intérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
5 Porte latérale rectangulaire 318 x hauteur 420 mm - ouv. Intérieure + rotule - 128
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
6 Porte latérale rectangulaire ECO 318 x hauteur 420 mm - ouv. Intérieure + rotule - 130
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm

Complément pour PORTES OU TRAPPES

Choisir ici : - le type de joint : joint pour contact avec denrées alimentaires suivant norme FDA (Food and Drug Administration) ou joint industriel
- le type de fermeture pour la trappe/porte : bouton/volant/ailettte de fermeture - les options pour trappe/porte

Complément pour PORTES OU TRAPPES
Référ. Désignation Choix
1 Bouton de fermeture polymère noir standard
2 Volant de fermeture polymère noir
3 Bouton de fermeture laiton chromé
4 Ailettes de fermeture en INOX
5 Joint standard alimentaire FDA caoutchouc. -50°C à + 80°C
PARA
5 Joint standard alimentaire FDA NBR pour huiles alimentaires. -10°C à + 120°C
NBR
5 Joint standard alimentaire FDA EPDM pour aliments. -40°C à + 130°C
EPDM
5 Joint standard alimentaire FDA SILICON pour aliments. -40°C à + 180°C
SILICON
6 Joint limiteur de rétention alimentaire FDA SILICONE 180 °C maxi
SILICON
6 Joint limiteur de rétention non alimentaire VITON 250°C maxi
VITON - économique
5 Joint standard VITON pour non alimentaire acides. -40°C à + 220°C
VITON - économique
Isolation thermique porte/trappe
pour intérieur de la porte

SOUPAPES simples et doubles effet

Une soupape double effet permet aux gaz (fermentation de s'échapper) mais l'air ne peut entrer
Une soupape double effet permet aux gaz de s'échapper (surpression) et à l'ai d'entrer an cas de tirage au vide

SOUPAPES simples et doubles effet
Référ. Désignation Quantite Délai moyen
31228 SOUPAPE évacuation gaz PVC
Permet l'évacuation des gaz et évite le tirage au vide 		5/7 semaines
31230 SOUPAPE Double effet DIN 50 INOX 304
Permet l'évacuation des gaz et évite le tirage au vide 		5/7 semaines
31231 SOUPAPE Double effet 1" - (+0,5 bars et -0,02 bar) INOX 304
Permet l'évacuation des gaz et évite le tirage au vide 		5/7 semaines
31232 SOUPAPE Double effet 1" - (+0,5 bars et -0,02 bar) INOX 316L
Permet l'évacuation des gaz et évite le tirage au vide 		5/7 semaines
31233 SOUPAPE Double effet 2" UN/ADR/RID/A - Diamètre intérieur
Permet l'évacuation des gaz et évite le tirage au vide 		5/7 semaines

CREPINE avant VIDANGE

Crepine inox appliquée à l'intérieur de la cuve sur la paroi latérale et permet de filtrer avant de vider
se pose devant le raccord de vidage intérieur, uniquement sur les fonds puisard.

CREPINE avant VIDANGE
Référ. Désignation Quantite Délai moyen
37472 Filtre intérieur latéral pour cuve - Haut : 500 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37473 Filtre intérieur latéral pour cuve - Haut : 1000 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37474 Filtre intérieur latéral pour cuve - Haut : 1500 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37475 Filtre intérieur latéral pour cuve - Haut : 2000 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines

PANIER FILTRE PERFORE CENTRAL pour intérieur de cuve sous la trappe centrale

Ce panier ou filtre perforé est appliqué à l'intérieur de la cuve au centre et permet de filtrer, infuser, tremper, séparer
Il est boulonné sur des tiges soudées à l'intérieur de la cuve, possibilité de le sortir de la cuve.

PANIER FILTRE PERFORE CENTRAL pour intérieur de cuve sous la trappe centrale
Référ. Désignation Quantite Délai moyen
37141 Panier perforé central pour intérieur de cuve - Bords et fond perforés - INOX 304
Permet de filtrer, infuser, tremper, séparer
Généralement situé sous la trappe centrale du dessus de cuve 		5/7 semaines

MIREUR VERRE

Permet de visualiser le liquide stocké ou circulant dans les tuyauteries

MIREUR VERRE
Référ. Désignation Quantite Prix H.T. Délai moyen
31933 Mireur verre - Voyant de circulation - Diamètre intérieur 25 - 1"
Verre + INOX 316L - alimentaire - taraudé BSP F/F 1" 		95 € en stock
31933+2T Mireur verre - Voyant de circulation - Diamètre intérieur 25 - 1" + 2 raccords annelés
Verre + INOX 316L - alimentaire - taraudé BSP F/F 1" 		125 € en stock
31937 Mireur verre - Voyant de circulation - Diamètre intérieur 50 - 2"
Verre + INOX 316L - alimentaire - taraudé BSP F/F 2" 		129 € en stock
31937+2T Mireur verre - Voyant de circulation - Diamètre intérieur 50 - 2" + 2 raccords annelés
Verre + INOX 316L - alimentaire - taraudé BSP F/F 2" 		209 € en stock

Raccord remplissage antimousse

Permet un remplissage de la cuve en limitant la mousse

Raccord remplissage antimousse
Référ. Désignation Quantite Délai moyen
31279 Raccord remplissage antimousse
Permet le remplissage de la cuve en limitant l'effet mousse 		5/7 semaines

Cage de protection en acier INOX

Les cages standards sont en acier galvanisé, avec cette option la cage est en INOX

Cage de protection en acier INOX
Référ. Désignation Quantite Délai moyen
Cage INOX pour IPL ou IPC 500L 5/7 semaines
Cage INOX pour IPL ou IPC 750L 5/7 semaines
Cage INOX pour IPL ou IPC 1000L 5/7 semaines
Cage INOX pour IPL ou IPC 1250L 5/7 semaines
Cage INOX pour IPL ou IPC 1500L 5/7 semaines
Cage INOX pour ISBP 5/7 semaines
Cage INOX pour IPFC ou IPH 750L 5/7 semaines
Cage INOX pour IPFC ou IPH 1000L 5/7 semaines
Cage INOX pour IPFC ou IPH 1250L 5/7 semaines
Cage INOX pour IPFC ou IPH 1500L 5/7 semaines

CEINTURES SOUPLES de REFROIDISSEMENT ou CHAUFFAGE 50°C maxi

Ceintures à poser sur des cuves cylindriques acier ou inox – Diamètre de cuves entre 400 et 3000 mm.
Fabrication sur mesure au diamètre de votre cuve.
Prévue pour une circulation d’eau glacée à + 10 °C ou + 4°C ou un liquide de refroidissement - 4°C (glycolée 30%)
Chauffage : Température maxi + 50°C - ( +80°C pendant une courte période )
Plusieurs ceintures peuvent être montées sur une même cuve
3 bars maxi - polypropylène - hauteur 304 mm

CEINTURES SOUPLES de REFROIDISSEMENT ou CHAUFFAGE 50°C maxi
Référ. Désignation Quantite Prix H.T. Prix unitaire H.T. PAR 3 Délai moyen
33183 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 40
Cuve Ø 390 mm à 410 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		690 € 599 € 2/3 semaines
33477 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 60
Cuve Ø 411 mm à 610 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		718 € 629 € 2/3 semaines
33476 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 80
Cuve Ø 611 mm à 810 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		759 € 669 € 2/3 semaines
32649 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 95
Cuve Ø 811 mm à 960 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		799 € 702 € 2/3 semaines
33049 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 110
Cuve Ø 961 mm à 1110 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		809 € 709 € 2/3 semaines
32648 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 127
Cuve Ø 1111 mm à 1280 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		829 € 729 € 2/3 semaines
33251 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 143
Cuve Ø 1281 mm à 1440 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		879 € 772 € 2/3 semaines
32647 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 158
Cuve Ø 1441 mm à 1590 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		909 € 799 € 2/3 semaines
33478 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 175
Cuve Ø 1591 mm à 1760 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		929 € 819 € 2/3 semaines
36300 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 191
Cuve Ø 1761 mm à 1920 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		959 € 844 € 2/3 semaines
33106 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 204
Cuve Ø 1921 mm à 2040 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		978 € 859 € 2/3 semaines
36847 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 222
Cuve Ø 2041 à 2230 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		1012 € 889 € 2/3 semaines
36848 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 238
Cuve Ø 2331 mm à 2390 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		1039 € 914 € 2/3 semaines
36849 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 254
Cuve Ø 2391 mm à 2550 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		1079 € 949 € 2/3 semaines
32651 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 286
Cuve Ø 2551 mm à 2870 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
avec serrage - entrée et sortie filetées 1,5" -DN38 		1149 € 1010 € 2/3 semaines

Barre de renforcement pieds

Barre de renforcement entre les pieds des cuves.

Barre de renforcement pieds
Référ. Désignation Quantite Délai moyen
31286 Barre de renforcement entre les pieds
A ajouter si la cuve comporte des pieds équipés de roues 		5/7 semaines

Poignée de manutention

Permet la préhension de la cuve mobile pour favoriser le deplacement

Poignée de manutention
Référ. Désignation Quantite Délai moyen
32253 Poignée de déplacement pour réservoir mobile
Permet de déplacer la cuve pour la faire rouler si cuve équipée de roues 		5/7 semaines

Couvercle flottant pneumatique

Limite le contact du liquide avec l'air

Couvercle flottant pneumatique
Référ. Désignation Quantite Délai moyen
31262 KIT Couvercle flottant pneumatique pour réservoir diamètre 650 mm
Uniquement pour les cuves avec ouverture totale
Comprend : Couvercle INOX 304 + Soupape PVC + Chambre à air alimentaire
+ Pompe avec Manomètre de contrôle + Tuyaux et raccords
 		5/7 semaines
31263 KIT Couvercle flottant pneumatique pour réservoir diamètre 800 mm
Uniquement pour les cuves avec ouverture totale
Comprend : Couvercle INOX 304 + Soupape PVC + Chambre à air alimentaire
+ Pompe avec Manomètre de contrôle + Tuyaux et raccords
 		5/7 semaines
31264 KIT Couvercle flottant pneumatique pour réservoir diamètre 1000 mm
Uniquement pour les cuves avec ouverture totale
Comprend : Couvercle INOX 304 + Soupape PVC + Chambre à air alimentaire
+ Pompe avec Manomètre de contrôle + Tuyaux et raccords
 		5/7 semaines
31265 KIT Couvercle flottant pneumatique pour réservoir diamètre 1080 mm
Uniquement pour les cuves avec ouverture totale
Comprend : Couvercle INOX 304 + Soupape PVC + Chambre à air alimentaire
+ Pompe avec Manomètre de contrôle + Tuyaux et raccords
 		5/7 semaines
31266 KIT Couvercle flottant pneumatique pour réservoir diamètre 1200 mm
Uniquement pour les cuves avec ouverture totale
Comprend : Couvercle INOX 304 + Soupape PVC + Chambre à air alimentaire
+ Pompe avec Manomètre de contrôle + Tuyaux et raccords
 		5/7 semaines

COUVERCLE à poser

COUVERCLE à poser
Référ. Désignation Quantite Délai moyen
31267 COUVERCLE à poser INOX 304 - diamètre 650 mm
Couvercle à poser sur les cuves avec ouveture totale, cache poussière 		5/7 semaines
31268 COUVERCLE à poser INOX 304 - diamètre 800 mm
Couvercle à poser sur les cuves avec ouveture totale, cache poussière 		5/7 semaines
31269 COUVERCLE à poser INOX 304 - diamètre 1000 mm
Couvercle à poser sur les cuves avec ouveture totale, cache poussière 		5/7 semaines
31270 COUVERCLE à poser INOX 304 - diamètre 1080 mm
Couvercle à poser sur les cuves avec ouveture totale, cache poussière 		5/7 semaines
31271 COUVERCLE à poser INOX 304 - diamètre 1200 mm
Couvercle à poser sur les cuves avec ouveture totale, cache poussière 		5/7 semaines

VANNES INOX PAPILLON SMS

SMS, Swedish Manufacturing Standard, standard suédois principalement utilisé en France, Royaume-Uni, Espagne et Maghreb.
Agro alimentaire - laiterie - Brasserie - Très répandue

VANNES INOX PAPILLON SMS
Réf. Désignation Quantite Prix H.T. Dispo
36305 Vanne papillon SMS mâles / mâles DN25 INOX 304
Livrée sans poignée 		138.57 € 10 jours
36306 Vanne papillon SMS mâles / mâles DN38 INOX 304
Livrée sans poignée 		166.25 € 10 jours
36307 Vanne papillon SMS mâles / mâles DN51 INOX 304
Livrée sans poignée 		217.14 € 10 jours
36308 Vanne papillon SMS mâles / mâles DN63 INOX 304
Livrée sans poignée 		243.22 € 10 jours
36309 Vanne papillon SMS mâles / mâles DN76 INOX 304
Livrée sans poignée 		297.33 € 10 jours
36310 Vanne papillon SMS mâles / mâles DN104 INOX 304
Livrée sans poignée 		347.80 € 10 jours
36311 Vanne papillon SMS mâles / mâles DN25 INOX 316L
Livrée sans poignée 		171.08 € 10 jours
36312 Vanne papillon SMS mâles / mâles DN38 INOX 316L
Livrée sans poignée 		219.91 € 10 jours
36313 Vanne papillon SMS mâles / mâles DN51 INOX 316L
Livrée sans poignée 		247.73 € 10 jours
36314 Vanne papillon SMS mâles / mâles DN63 INOX 316L
Livrée sans poignée 		370.86 € 10 jours
36315 Vanne papillon SMS mâles / mâles DN76 INOX 316L
Livrée sans poignée 		441.84 € 10 jours
36316 Vanne papillon SMS mâles / mâles DN104 INOX 316L
Livrée sans poignée 		669.97 € 10 jours

VANNES INOX PAPILLON DIN

DIN, Deutsche Institut für Normung, standard allemand qui est plutôt utilisé dans les pays germanophones et en Italie.
Agro alimentaire - laiterie - norme allemande - nécessite un dégagement arrière pour être démontable

VANNES INOX PAPILLON DIN
Réf. Désignation Quantite Prix H.T. Dispo
36317 Vanne papillon DIN mâles / mâles DN25 INOX 304
Livrée sans poignée 		226.70 € 10 jours
36318 Vanne papillon DIN mâles / mâles DN32 INOX 304
Livrée sans poignée 		178.50 € 10 jours
36319 Vanne papillon DIN mâles / mâles DN40 INOX 304
Livrée sans poignée 		185.40 € 10 jours
36320 Vanne papillon DIN mâles / mâles DN50 INOX 304
Livrée sans poignée 		357.81 € 10 jours
36321 Vanne papillon DIN mâles / mâles DN65 INOX 304
Livrée sans poignée 		469.95 € 10 jours
36322 Vanne papillon DIN mâles / mâles DN80 INOX 304
Livrée sans poignée 		587.27 € 10 jours
36323 Vanne papillon DIN mâles / mâles DN100 INOX 304
Livrée sans poignée 		732.97 € 10 jours
36324 Vanne papillon DIN mâles / mâles DN25 INOX 316
Livrée sans poignée 		195.58 € 10 jours
36325 Vanne papillon DIN mâles / mâles DN32 INOX 316
Livrée sans poignée 		202.51 € 10 jours
36326 Vanne papillon DIN mâles / mâles DN40 INOX 316
Livrée sans poignée 		215.11 € 10 jours
36327 Vanne papillon DIN mâles / mâles DN50 INOX 316
Livrée sans poignée 		357.81 € 10 jours
36328 Vanne papillon DIN mâles / mâles DN65 INOX 316
Livrée sans poignée 		469.95 € 10 jours
36329 Vanne papillon DIN mâles / mâles DN80 INOX 316
Livrée sans poignée 		587.27 € 10 jours
36330 Vanne papillon DIN mâles / mâles DN100 INOX 316
Livrée sans poignée 		916.20 € 10 jours

VANNES INOX PAPILLON MACON

MACON, qui est un standard français utilisé dans l’industrie vinicole, mais qui petit à petit est remplacé par du SMS

VANNES INOX PAPILLON MACON
Réf. Désignation Quantite Prix H.T. Dispo
36331 Vanne papillon MACON mâles / mâles DN40 INOX 304
Livrée sans poignée 		222.81 € 10 jours
36332 Vanne papillon MACON mâles / mâles DN50 INOX 304
Livrée sans poignée 		274.93 € 10 jours
36333 Vanne papillon MACON mâles / mâles DN60 INOX 304
Livrée sans poignée 		259.14 € 10 jours
36334 Vanne papillon MACON mâles / mâles DN70 INOX 304
Livrée sans poignée 		294.81 € 10 jours
36335 Vanne papillon MACON mâles / mâles DN80 INOX 304
Livrée sans poignée 		715.54 € 10 jours
36336 Vanne papillon MACON mâles / mâles DN100 INOX 304
Livrée sans poignée 		969.68 € 10 jours
36337 Vanne papillon MACON mâles / mâles DN40 INOX 316
Livrée sans poignée 		262.15 € 10 jours
36338 Vanne papillon MACON mâles / mâles DN50 INOX 316
Livrée sans poignée 		245.07 € 10 jours
36339 Vanne papillon MACON mâles / mâles DN60 INOX 316
Livrée sans poignée 		391.34 € 10 jours
36340 Vanne papillon MACON mâles / mâles DN70 INOX 316
Livrée sans poignée 		437.40 € 10 jours
36341 Vanne papillon MACON mâles / mâles DN80 INOX 316
Livrée sans poignée 		715.54 € 10 jours
36342 Vanne papillon MACON mâles / mâles DN100 INOX 316
Livrée sans poignée 		969.68 € 10 jours

VANNES INOX PAPILLON CLAMP

Le CLAMP, qui est un standard utilisé lorsque la ligne de fabrication doit être souvent démontée.
Pharmaceutique, Agro alimentaire ( La + hygiénique )

VANNES INOX PAPILLON CLAMP
Réf. Désignation Quantite Prix H.T. Dispo
36343 Vanne papillon CLAMP DN25 INOX 316L
Livrée sans poignée 		300.48 € 10 jours
36344 Vanne papillon CLAMP DN38 INOX 316L
Livrée sans poignée 		302.37 € 10 jours
36345 Vanne papillon CLAMP DN51 INOX 316L
Livrée sans poignée 		309.33 € 10 jours
36346 Vanne papillon CLAMP DN63 INOX 316L
Livrée sans poignée 		320.29 € 10 jours
36347 Vanne papillon CLAMP DN76 INOX 316L
Livrée sans poignée 		528.71 € 10 jours
36348 Vanne papillon CLAMP DN104 INOX 316L
Livrée sans poignée 		901.53 € 10 jours

Poignée vannes Papillon

Poignées / manettes à ajouter sur les vannes type papillon ( SMS, DIN, MACON, CLAMP )

Poignée vannes Papillon
Réf. Désignation Quantite Prix H.T. Dispo
36349 Poignée pour vanne papillon plastique
Pour SMS / DIN / MACON / CLAMP 		32.38 € 10 jours
36350 Poignée pour vanne papillon INOX 304
Pour SMS / DIN / MACON / CLAMP 		75.81 € 10 jours
36351 Poignée pour vanne papillon plastique DN85/104 sauf MACON
Pour SMS / DIN / CLAMP 		28.46 € 10 jours
36352 Poignée pour vanne papillon INOX 304 DN85/104 sauf MACON
Pour SMS / DIN / CLAMP 		109.94 € 10 jours
36353 Poignée pour vanne papillon MACON DN80/100
Pour MACON 		57.58 € 10 jours
36354 Poignée pour vanne papillon MACON DN80/100
Pour MACON 		79.70 € 10 jours

Thermomètres à aiguille ou numériques

Thermomètre analogique avec aiguille (A) et thermomètre numérique (B)

Thermomètres à aiguille ou numériques
Référ. Désignation Quantite Délai moyen
31284 Thermomètre analogique (A)
Thermomètre à aiguille indiquant la température du produit dans la cuve 		5/7 semaines
31285 Thermomètre numérique (B)
Thermomètre numérique indiquant la température du produit dans la cuve 		5/7 semaines

TUYAUX SOUPLES alimentaires

POMPES ELECTRIQUE INOX DE TRANSFERT DES LIQUIDES ALIMENTAIRES - 95°C maxi - Viscosité : 300 Cps maxi

Différents débits - INOX alimentaire - idéal pour transfert et filtration - 95°C maxi - PH entre 4 et 10 - liquides clairs

POMPES ELECTRIQUE INOX DE TRANSFERT DES LIQUIDES ALIMENTAIRES - 95°C maxi - Viscosité : 300 Cps maxi
Référ. Désignation Quantite Délai moyen
37684 POMPE de transfert LIQUIDES ALIMENTAIRES - 3/4" - 400 litres/heure
230V - 420 watts 		1/2 semaines
37685 POMPE de transfert LIQUIDES ALIMENTAIRES - 1" - 2400 Litres/heure
230V - 650 watts 		1/2 semaines
37686 POMPE de transfert LIQUIDES ALIMENTAIRES - 1"1/4 - 5000 Litres/heure
230V - 1000 watts 		1/2 semaines

TUYAU SOUPLE pour LIQUIDES ALIMENTAIRES

TUYAU SOUPLE pour LIQUIDES ALIMENTAIRES
Référ. Désignation Quantite Prix H.T. Délai moyen
31929 TUYAU liquides alimentaires - Diamètre intérieur 25 - 1" - diam int. x ex. : 25x36
Lait, vin, bières, cidres, jus de fruits, eau potable, alcool jusqu’à 50 % . (Non adapté au produits gras).
- EPDM blanc lisse alimentaire, inodore, renforcé d'une double spire métallique noyée.
- Température de - 30 °C à + 100 °C - Couronne de 20 mètres 		365 € 10/ 15 jours
31930 TUYAU liquides alimentaires - Diamètre intérieur 38 - 1"1/4 - diam int. x ex. : 38 x 50
Lait, vin, bières, cidres, jus de fruits, eau potable, alcool jusqu’à 50 % . (Non adapté au produits gras).
- EPDM blanc lisse alimentaire, inodore, renforcé d'une double spire métallique noyée.
- Température de - 30 °C à + 100 °C - Couronne de 20 mètres 		459 € 10/ 15 jours
31987 TUYAU liquides alimentaires - Diamètre intérieur 40 - 1" 1/2 - diam int. x ex. : 40 x 51
Lait, vin, bières, cidres, jus de fruits, eau potable, alcool jusqu’à 50 % . (Non adapté au produits gras).
- EPDM blanc lisse alimentaire, inodore, renforcé d'une double spire métallique noyée.
- Température de - 30 °C à + 100 °C - Couronne de 20 mètres 		574 € 1 en stock
31989 TUYAU liquides alimentaires - Diamètre intérieur 50 - 2" - diam int. x ex. : 51 x 63
Lait, vin, bières, cidres, jus de fruits, eau potable, alcool jusqu’à 50 % . (Non adapté au produits gras).
- EPDM blanc lisse alimentaire, inodore, renforcé d'une double spire métallique noyée.
- Température de - 30 °C à + 100 °C - Couronne de 20 mètres 		736 € 10/ 15 jours

MIREUR VERRE

MIREUR VERRE

Permet de visualiser le liquide stocké ou circulant dans les tuyauteries

MIREUR VERRE
Référ. Désignation Quantite Prix H.T. Délai moyen
31933 Mireur verre - Voyant de circulation - Diamètre intérieur 25 - 1"
Verre + INOX 316L - alimentaire - taraudé BSP F/F 1" 		95 € en stock
31933+2T Mireur verre - Voyant de circulation - Diamètre intérieur 25 - 1" + 2 raccords annelés
Verre + INOX 316L - alimentaire - taraudé BSP F/F 1" 		125 € en stock
31937 Mireur verre - Voyant de circulation - Diamètre intérieur 50 - 2"
Verre + INOX 316L - alimentaire - taraudé BSP F/F 2" 		129 € en stock
31937+2T Mireur verre - Voyant de circulation - Diamètre intérieur 50 - 2" + 2 raccords annelés
Verre + INOX 316L - alimentaire - taraudé BSP F/F 2" 		209 € en stock

Veuillez compléter vos informations

Les champs indiqués par une * sont obligatoires
Statut *
Informations
Adresse de facturation
Adresse de livraison
Numéro client AURA
Conditions Générales de Ventes
Confidentialité des données clients
Cliquez sur votre choix

Spécialiste du RESERVOIR INOX 304 ou 316

Réservoir INOX - Fut INOX - Citerne INOX - Réservoir écologique INOX - Cuves INOX - Conteneur INOX - FUT inox palettisable - Réservoir empilable - Cuve mobiles ou sur pieds - Fermenteur bière - micro basserie INOX - Cuves de brassage - Bruleur gaz INOX - Réservoir avec mélangeur agitateur.
Stockage, décantation, chauffage et transport des huiles, liquides et produits alimentaires : bière, eau, miel, huile, vin, lait, poudre...
