Description
CEINTURE SOUPLE DE REFROIDISSEMENT ou CHAUFFAGE sur mesure pour cuves ou bac inox rectangulaires
Idéal pour le refroidissement ou le chauffage de cuves, réservoirs rectangulaires ou carrés en acier ou inox
Assemblage de plusieurs ceintures sur chaque face
La hauteur d’une ceinture est de 304 mm (sans collecteurs)
Possibilité de connecter plusieurs ceintures en parallèle sur une même cuve.
- Le refroidissement se fait par :
Circulation d’eau glacée, glycolée…. (prévoir groupe froid avec pompe de circulation)
ou liquide de refroidissement (solution glycolée 30% maxi)
Utilisation en chauffage, réchauffage, maintien en température : Température maxi de chauffage + 50°C/60°C ,
prévoir générateur eau chaude avec pompe de circulation. - Peut fonctionner indistinctement avec eau chaude et froide et avec des solutions glycolés,
ou avec petits pourcentages d’alcool ou avec de la saumure - Plusieurs ceintures peuvent être montées en parallèle sur une même cuve grâce aux embouts de fixation.
Cela permet d’augmenter la capacité de refroidissement :
Prévue pour être ajoutée sur des cuves acier ou inox de forme rectangulaire ou carré - Reste élastique dans le temps même à – 20°C.
- Est inattaquable des agents chimiques
- Cette ceinture de refroidissement peut durer 20 ans exposée aux intempéries
- Ceinture alimentaire, ne pollue pas, ne décolore pas et est inodore
- La ceinture peut aussi être immergée et travailler dans n’importe quel liquide alimentaire et œnologique
(dans ce cas la ceinture doit être plongée en spirale dans la cuve) - Est apte à être appliquée à l’extérieur ou à l’intérieur de cuves selon le produit
On peut l’utiliser aussi pour refroidir des produits denses, à haute viscosité non mélangeables à l’intérieur des cuves - Peut être démontée et aisément remontée pour le nettoyage, pour être déplacée d’un récipient à l’autre
- Les ceintures souples peuvent être isolées thermiquement pour améliorer l’efficacité
- Les ceintures souples doivent être isolées thermiquement si ceinture chauffante ou si utilisation de liquide de refroidissement inférieur à + 4°C
- Possibilité d’ajouter une sonde de température
- La ceinture s’applique généralement à l’extérieure de la cuve métallique
- Chaque ceinture est ajustée aux dimensions de votre cuve à l’aide de tirants boulonnés
- Chaque ceinture comprend 1 entrée et une sortie permettant le circulation du fluide de refroidissement ou de chauffage
Technique
Système pour chauffage ou refroidissement économique, léger, mobile, démontable
constitué de tubes de polypropylène avec 1 collecteur à chaque extrémité.
Chaque ceinture est dotée d’un collecteur à chaque extrémité.
Chaque collecteur comprend 1 entrée et 1 sortie du liquide.
Le système peut être appliqué à l’extérieur des cuves cylindriques verticales, ovales, rectangulaires, carrés.
Attention le polypropylène possède des qualités élastiques mais possède un angle de courbure limité, il n’épousera pas la surface de la cuve si présence d’angle ou de bosses…
Ceinture réalisée en polypropylène noir.
Nécessite un groupe froid (chiller) pour faire circuler un liquide glacé.
La capacité de refroidissement est liée au nombre de ceintures, à la température du fluide, à la vitesse de circulation du fluide, à la puissance du groupe froid…
- Il est nécessaire de préciser le diamètre extérieur de la cuve à équiper avant de commander.
Chaque ceinture est livrée avec :
- Un système de tension ressorts
- Un kit de raccords clamp sortie filetée BSP male 1,5 pouces DN 38 mm
- Les raccords avec bouchons permettant l’ajout d’une 2 ème ceinture
Pression maxi dans la ceinture : 3 bars
Température maxi du fluide circulant dans la ceinture et supportable par la ceinture : +50°/60°C
Température négative maximum du fluide circulant dans la ceinture : -4 °C
Volume liquide de la ceinture : 1 litre par mètre + 1 litre dans les 2 nourrices de répartition
Hauteur de la ceinture : 304 mm sans les collecteurs
Une ceinture est composée de 37 tuyaux de diamètre intérieur 4 mm – diamètre extérieur 7 mm
Longueur ceinture : sur mesure, précisez vos dimensions
Poids de la ceinture : 800 grammes par m².
Entrée/sortie : raccord polypropylène avec joint et filetage BSP male 1″1/2
Photos
-

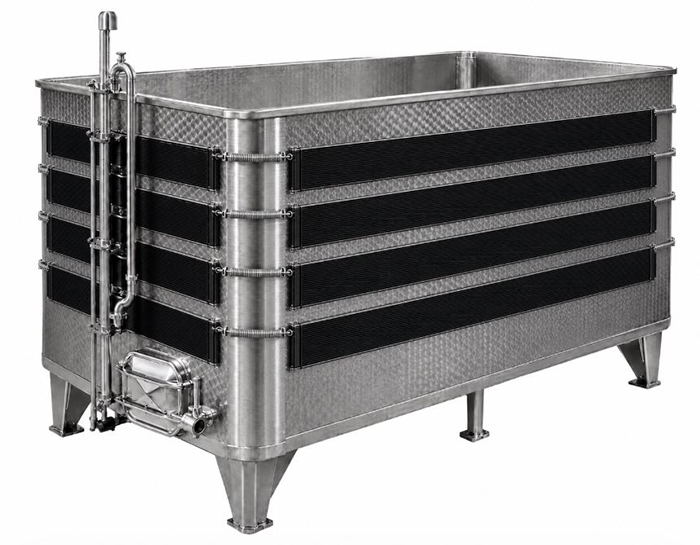

- Cuve, bac rectangulaire INOX avec option ceinture de refroidissement / chauffage
